Индекс негабаритности груза
| H | 0 | 0 | 0 | 0 |
|---|---|---|---|---|
| Нижняя степень | Боковая степень | Верхняя степень | Вертикальная сверхне- габаритность | |
Расчет негабаритности груза
Определение степени негабаритности производится по крайним точкам (критические точки). Крайние точки определяются в вертикальной плоскости (верхняя точка, нижняя точка), и/или в горизонтальной плоскости (справа или слева). Записывают степень негабаритности, с помощью индекса негабаритности - НХХХХ
Для определения индекса негабаритности груза (степени негабаритности груза):
- Выберите тип подвижного состава, на котором планируется перевозка. Мы предлагаем в расчетах: платформу, полувагон и площадочный транспортер. В скобках, указана расчетная высота пола данного вагона. Например, для универсальной платформы высота пола 1310 мм.
- Если ваш груз на плоской опоре (оборудование, ящики, емкости и пр.), установите толщину подкладки, кратность 10мм. (по умолчанию толщина подкладки 50 мм).
- Определите крайние точки груза, и их координаты: высота точки груза (расстояние от основания груза до крайней верхней точки) и полуширина груза (расстояние от оси центра груза до крайней боковой точки), а затем внесите полученные данные в соответствующие поля.
- Одновременно вы можете проверить до трех точек. После чего нажмите кнопку РАСЧИТАТЬ.

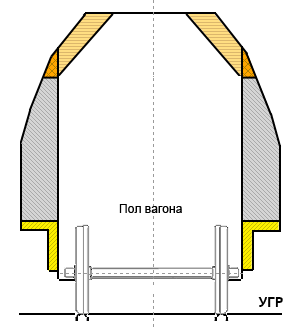

- Справа, на очертании габарита погрузки, отобразятся проверяемые точки. В случае попадания точки за пределы габарита погрузки, индекс негабаритности укажет числовое значение. Например, Н0100. что означает негабаритность первой боковой степени. Если значение индекса Н0000 - ваш груз вписывается в габарит погрузки.
