Вагоны транспортёры

Вагоны транспортёры относятся к специализированному подвижному составу. Данный тип вагонов, курируется отделом специальных перевозок ОАО «РЖД». На сегодняшний день, весь парк вагонов транспортёров принадлежит ОАО «РЖД».

Вагоны транспортеры используют для перевозки грузов, которые по своим габаритным размерам или массе невозможно перевозить универсальными вагонами. К таким грузам относятся мощные трансформаторы, крупногабаритные элементы турбин, крупные нефтяные и газовые резервуары, и другое. На железных дорогах России, других стран СНГ и Балтии эксплуатируются транспортеры платформенного, площадочного, колодце-образного, сочлененного и сцепного типов. Производить погрузку такого вида подвижного состава, можно после согласования маршрута следования и чертежа погрузки в вагоне.

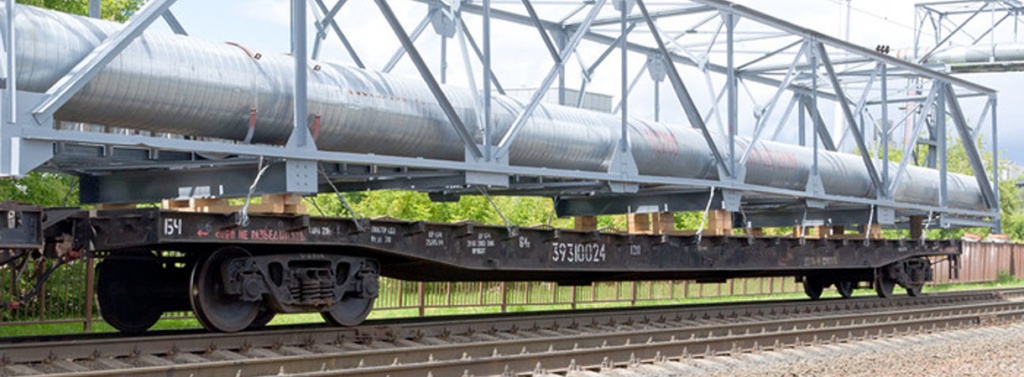

Платформенные транспортеры.

Данный тип транспортеров, по виду и конструкции очень похож на универсальную платформу. Однако грузоподъемность и погрузочная длина платформенного транспортера, намного больше чем у универсальной платформы. Настил пола - металлический с отверстиями для крепления груза.

Характеристика вагонов	14-Т302 тип 3931	14-Т021 тип 3932	14-Т301 тип 3934	14-6055 тип 3935
Число осей, шт.	4	6	8	8
Грузоподъёмность, тн.	64	92	110	120
Размеры погрузочной площадки, мм	24000 х 2700	24000 х 2900	14000 х 2730	23000 х 2770
Высота от УГР до погрузочной площадки, мм (груженый/ порожний)	- / 1250	- / 1358	1320 / -	1286/ 1347

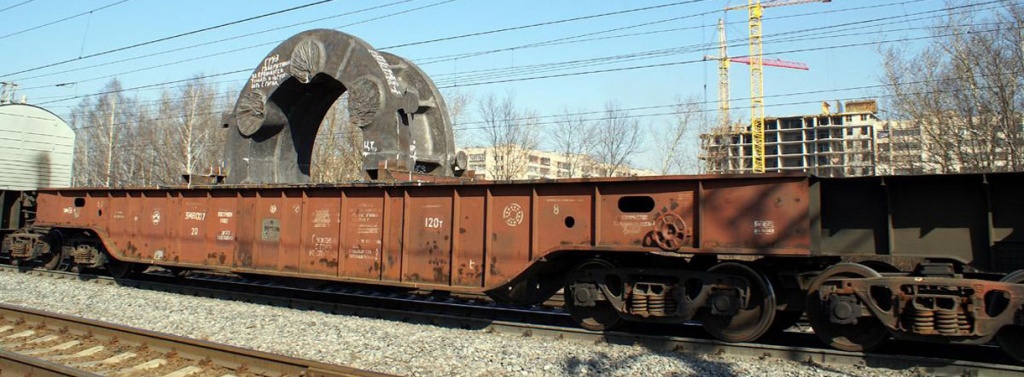

Колодцевые транспортеры.

Данный тип транспортеров, по виду и конструкции похож на "корыто, или колодец". Применяется такой транспортер, для перевозки габаритных и негабаритных станков, колец, обечаек, шестерен большого диаметра, деталей машин высотой до 5100 мм и шириной до 2450 мм. Настил пола - как таковой отсутствует, есть только элементы крепления груза к транспортеру. Это поперечные балки, на которых груз и располагается. Высота от уровня головки рельсы до поперечины колодца - 630 мм (в груженом состоянии вагона).

Характеристика вагонов	14-Т205 тип 3940	14-6062 тип 3941	14-Т203 тип 3944	14-6056 тип 3948
Число осей, шт.	4	4	6	8
Грузоподъёмность, тн.	52	61	80	120
Размеры колодца, мм - длина по верху - длина по низу - ширина - высота	- - 5000 2450 990	- 11400 10700 2700 1210	- - 12100 2210 630	- 10800 10200 2440 747

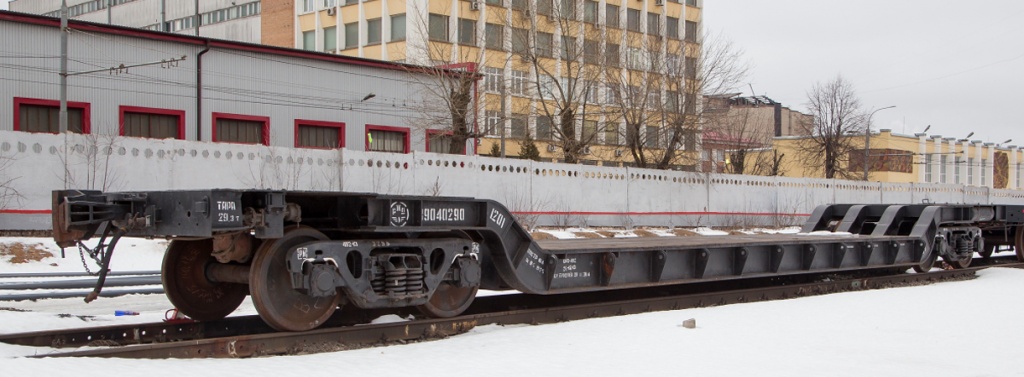

Площадочные транспортеры.

Данный тип транспортеров, предназначен для перевозки крупногабаритных тяжеловесных металлоконструкций, трансформаторов и реакторов, котлов, оборудования, габариты и вес которых, не позволяют размещать их на универсальных платформах. Особенность транспортера, это низкая погрузочная площадка. Высота площадки от уровня головки рельса (УГР) составляет 560 мм в груженом состоянии, и 628 мм - в порожнем (высота в зависимости от модели транспортера, может отличатся).

Характеристика вагонов	14-6048 тип 3901	14-6066 тип 3902	14-Т116 тип 3903 (04)	14-6063 тип 3912	14-9002/ 14-9017
Число осей, шт.	4	4	4	8	8/ 8
Грузоподъёмность, тн.	62	63	55	120	125/ 150
Размеры погрузочной площадки, мм.	7000 х 2400	10000 х 2600	10000 х 2450	10000 х 2570	10000 х 2400/ 9000 х 2570
Характеристика вагонов	14-Т102 тип 3927	14-140	14-6046 тип 3925	14-6067 тип 3928	14-6071 тип 3929
Число осей, шт	16	16	16	16	16
Грузоподъемность, тн	200	200	220	220	225
Размеры погрузочной площадки, мм.	8000 х 2240	8000 х 2240	8850 х 2400	8900 х 2400	11500 х 2400

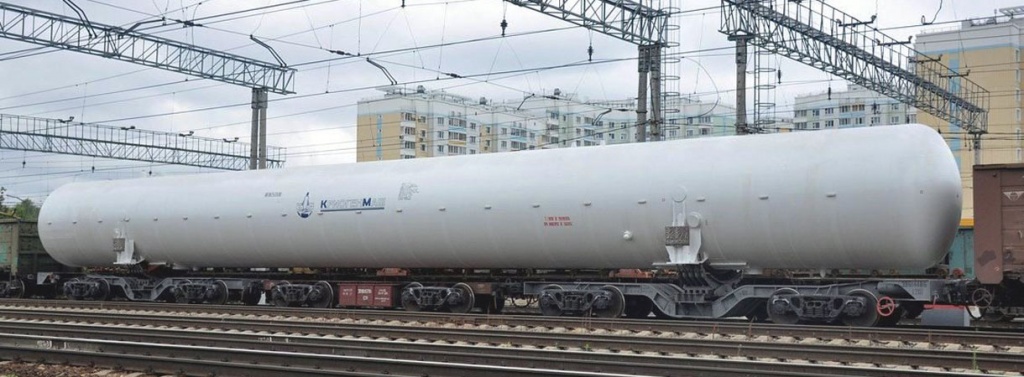

Сцепные транспортеры.

Данный тип транспортеров, предназначен для перевозки длинномерных тяжеловесных грузов преимущественно цилиндрической формы или с плоскими опорами (длиной от 14 до 43 м) таких, как – химические реакторы, автоклавы, ректификационные колонны, печи с вращающимися барабанами и др. Веса груза распределяется на две сцепленные между собой специальные грузонесущие секции. Для размещения и крепления груза секции оборудованы турникетными опорами, имеющими возможность поворота в горизонтальной плоскости относительно центральной вертикальной оси турникетных опор. В зависимости от длинны груза, между грузонесущими секциями (транспортерами) в сцепе устанавливается промежуточная секция, на которой опоры груза нет.

Характеристика вагонов	14-126	14-6054 тип 3961	14-Т055 тип 3976 (77)	14-Т054 тип 3978 (79)
Число осей одной секции, шт.	4	4	12	16
Грузоподъёмность сцепа, тн.	120	120	170	240
Расстояние между турникетами, без промежуточной секции, мм.	-	12360	10440	16660
Характеристика вагонов	14-6049 тип 3974	14-6061 тип 3976 (77)	14-Т051 тип 3978 (79)	14-138
Число осей одной секции, шт	8	12	16	16
Грузоподъемность сцепа, тн	240	340	480	480
Расстояние между турникетами, без промежуточной секции, мм.	16000	23420	31380	31380

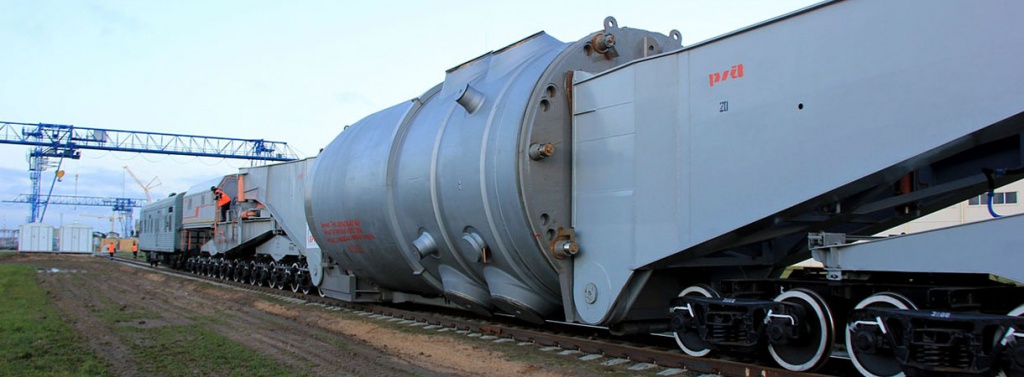

Сочлененные транспортёры.

Данный тип транспортеров, специально построен для перевозки турбогенераторов, трансформаторов, энергоблоков и др. крупногабаритного оборудования. Вес перевозимого груза может достигать 700 тн, а длина 16040 мм.

Транспортёры этого типа имеют две консоли (две половины), опирающиеся через систему балок на ходовые части. Перевозимый груз подвешивается между консолями транспортёра и соединяется с ними при помощи валиков. Под действием собственного веса груз защемляется между верхними частями консолей и участвует в работе конструкции транспортёра как несущий элемент.

При необходимости транспортёр может быть снабжён съёмной несущей балкой, которая сочленяется с проушинами консолей и служит для перевозки грузов, не имеющих собственных проушин для сочленения.

Процессы загрузки и выгрузки груза полностью механизированы за счет применения гидравлической системы с электроприводом.

Характеристика вагонов	14-9038	14-6057 тип 3992	14-Т006 тип 3994	14-Т003 тип 3996	14-135
Число осей, шт.	16	16	20	28	28
Грузоподъёмность, тн.	170	240	300/250	400	400
Максимальная длина груза по осям проушин, мм	16040	15500	15500	15000	15500
Характеристика вагонов	14-Т002 тип 3997	14-Т001 тип 3998	14-139	14-6070
Число осей, шт	32	32	32	36
Грузоподъемность, тн	500	500	500	700
Максимальная длина груза по осям проушин, мм	15500	15500	15500	15500

Информация подготовлена, при использовании данных с web сайта транспортной компании Agonta.
