Индекс негабаритности. Определение степени негабаритности

В данном разделе справочной информации, мы расскажем о негабаритных перевозках и способе определения степени негабаритности.

Порядок и условия перевозок негабаритных грузов определяется документом: «Инструкция по перевозке негабаритных и тяжеловесных грузов на железных дорогах государств-участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики ДЧ-1835».

Груз, включая упаковку и крепление, является негабаритным, если он при размещении на открытом подвижном составе (платформа, полувагон, транспортер ), находящемся на прямом горизонтальном участке пути и при совмещении продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути, превышает очертание основного габарита погрузки (см. рис.), или его геометрические выносы в кривых за пределы основного габарита погрузки превышают геометрические выносы в соответствующих кривых расчетного вагона (расчетная негабаритность).

Расчетная негабаритность должна определяться грузоотправителем для грузов:

длинномерных, когда величина отношения их длины к базе подвижного состава составляет более 1,41;
перевозимых на сцепах платформ;
перевозимых на транспортерах с базой 17 м и более.

Методика определения расчетной негабаритности, приведена в приложении 2 к Инструкции ДЧ-1835.

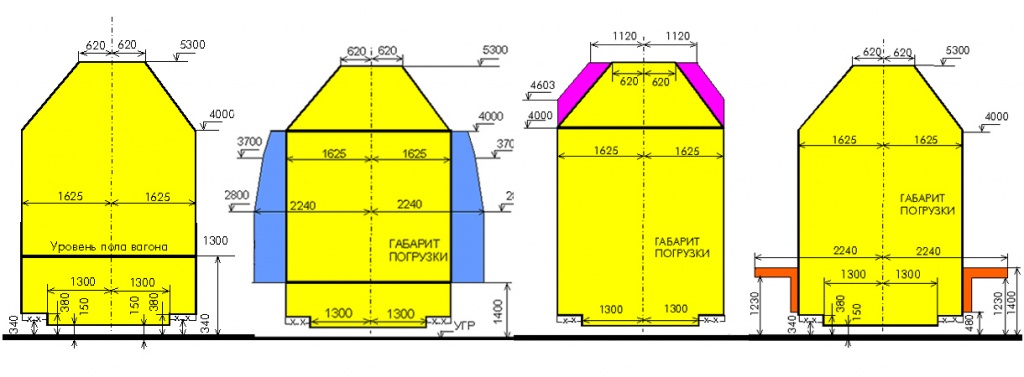

В зависимости от высоты от уровня головки рельса, на которой груз выходит за габарит погрузки, установлены три основные зоны негабаритности:

зона нижней негабаритности - на высоте от 480 до 1229 мм при расстоянии от оси пути 1626 - 1760 мм и на высоте от 1230 до 1399 мм - при расстоянии 1626 - 2240 мм;
зона боковой негабаритности - на высоте от 1400 до 4000 мм (включительно);
зона верхней негабаритности - на высоте от 4001 до 5300 мм.
условная зона совместной боковой и верхней негабаритности: на высоте от уровня головок рельсов от 4001 до 4625 мм на расстоянии от оси пути от 1625 мм до границы "зоны" негабаритности.

В зависимости от величины выхода негабаритных грузов за очертание основного габарита погрузки, установлены следующие степени негабаритности грузов:

в зоне нижней негабаритности - шесть степеней;
в зоне боковой негабаритности - шесть степеней;
в зоне верхней негабаритности - три степени.

Определить степень негабаритности, мы предлагаем, с помощью нашего сервиса . Инструкция дана на странице сервиса.

Работа сервиса основана на расчётах Инструкции ДЧ-1835. Обращаем ваше внимание, что определение степени негабаритности производится, не всего груза, а крайних точек. Крайние точки определяются в вертикальной плоскости (верхняя точка, нижняя точка), и/или в горизонтальной плоскости (справа или слева). Грузы одновременно могут иметь разные степени негабаритности. Записывают степень негабаритности на железной дороге, с помощью индекса негабаритности - НХХХХ:

Первый знак - всегда буква «Н»
Второй знак - степень нижней негабаритности
Третий знак - степень боковой негабаритности
Четвертый знак - степень верхней негабаритности
Пятый знак - вертикальная негабаритность. Имеет значение «8».
